매트랩 [2계 상미분방정식] 라플라스 변환-단위계단함수 (Laplace Transform-Heaviside Function)

2023.02.19 - [Computer Science/Matlab(수학)] - 매트랩 [2계 상미분방정식] 라플라스 변환 (Laplace Transform)

매트랩 [2계 상미분방정식] 라플라스 변환 (Laplace Transform)

기본적인 라플라스 변환으로 상미분방정식을 푸는 풀이가 궁금하다면 위에 게시물을 참고하자.



2계 상미분방정식 중 구동력이 불연속적인 문제를 풀어보자. 문제는 감쇠 용수철 운동으로 구동력이 범위 0~pi에서 sin 함수인 방정식이다.



방정식은 아래와 같다.

감쇠 운동하는 용수철의 방정식

구동력이 t 의 범위에 따라 달라지는 함수를 단위 계단 함수 (Unit Step Function or Heaviside Function)이라고 하고 매트랩에서 지원해 주는 표현 방식으로 heaviside(t) - heaviside(t-pi) 라고 표현 가능하다.



매트랩을 이용한 풀이를 진행해 보자!



1. 상미분 방정식 설정

% set equation
syms y(t) Y_LT s   % Y_LT 는 y의 라플라스 변환이다. (미리 설정)
ode = diff(y,t,2) + 2*diff(y) + 2*y == (heaviside(t) - heaviside(t-pi))*10*sin(2*t);

heaviside(t) - heaviside(t-pi)의 이해를 돕기 위해 따로 그래프를 하나 그리면,

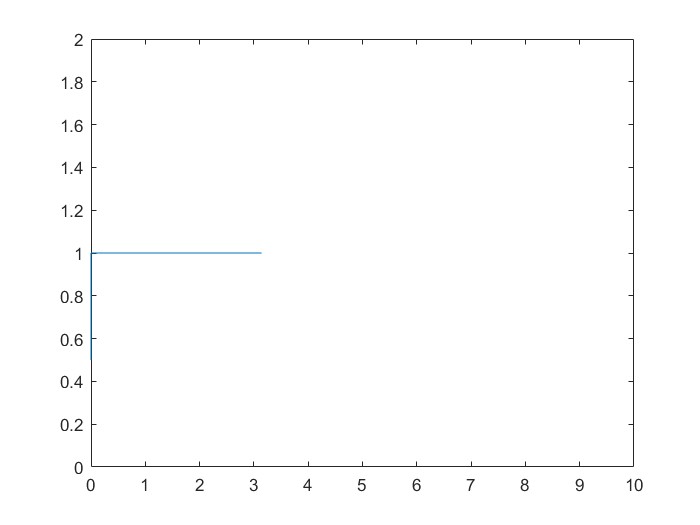

단위 계단 함수

여기에 sin(2t)를 곱한다.



2. 초기 조건 설정

% initial conditions
Dy = diff(y);
conds = [laplace(y(t), t, s) y(0) Dy];
values = [Y_LT 1 -5];

매트랩 함수 'subs'를 이용하여 라플라스 변환된 방정식에서 conds 안에 세 개의 값과 values 안에 세 개의 값을 바꾸기 위해서 미리 설정해 준다.



3. 라플라스 변환. 방정식 풀이

ode_LT = laplace(ode);
ode_LT = subs(ode_LT, conds, values);

Y_LT = solve(ode_LT, Y_LT);

Y_LT = ilaplace(Y_LT);
% simplifies ilaplace in Y_LT. Without this, cannot plot
Y_LT=simplify(Y_LT);

기본적인 라플라스 변환 풀이법은 위에 언급한 게시물에 나와있으니 참고!

'fplot'로 그래프를 그리기 위해, 'simplify'를 이용해서 방정식을 단순화시킨다.



4. 그래프 그리기

hold on
fplot(Y_LT, [0 5*pi])
hold off

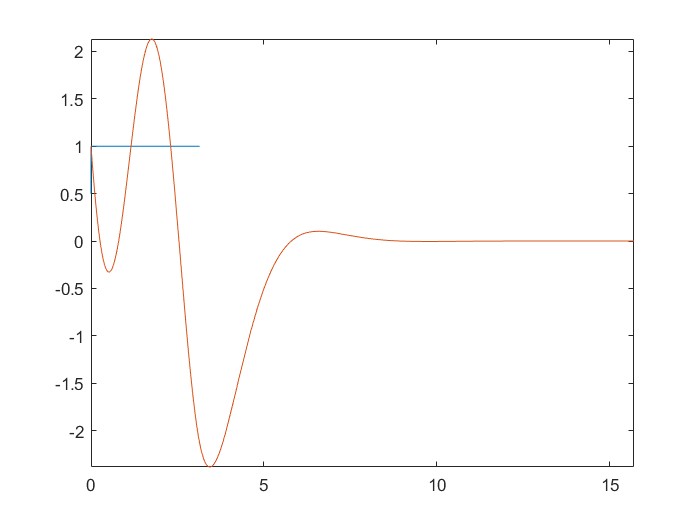

구동력과 방정식의 해 그래프



간단하게 감쇠 용수철 운동을 라플라스 변환을 통해 풀어봤다!
